如何正確選擇高精度示波器

高精度示波器作為電子測量領域的核心儀器，廣泛應用于航空航天、工業控制、微電子、通信技術等高端場景，其測量精度直接決定實驗數據的可靠性與工程方案的合理性。本文從高精度示波器的核心技術指標、應用場景適配邏輯、選型誤區規避三個維度，系統闡述正確選型方法，同時配套新手專屬操作教程，兼顧理論指導性與實操落地性，為電子工程師、科研人員及新手從業者提供全面的選型與使用參考。

一、引言

在電子技術向高頻化、微型化、高精度化發展的背景下，對信號的捕捉與分析要求日益嚴苛。高精度示波器憑借其高帶寬、高采樣率、低噪聲等優勢，能夠精準還原微弱信號、高頻信號及復雜調制信號的真實特征，是解決信號完整性問題、驗證電路設計有效性、排查系統故障的關鍵工具。然而，當前市場上示波器品牌、型號繁雜，價格跨度大，核心參數差異顯著，若僅以“高精度”為單一標準選型，易出現設備性能過剩、與應用場景不匹配或測量精度不足等問題。因此，掌握科學的選型邏輯，結合自身需求平衡性能、成本與實用性，成為各類從業者的必備技能。本文基于行業實踐經驗，拆解選型核心要素，并配套新手操作指南，助力使用者高效選型、快速上手。

二、高精度示波器核心技術指標解析

選型的核心是對技術指標的精準把控，高精度示波器的關鍵指標直接決定其測量能力，需優先明確各指標的含義及對測量結果的影響。

2.1 帶寬（Bandwidth）

帶寬是示波器能夠準確測量信號的最高頻率上限，單位為赫茲（Hz），通常以正弦波信號幅度衰減3dB（即衰減至原幅度的70.7%）時的頻率定義。帶寬直接決定示波器對高頻信號的捕捉能力：若帶寬不足，高頻信號會出現嚴重失真，無法還原信號的真實波形與參數。

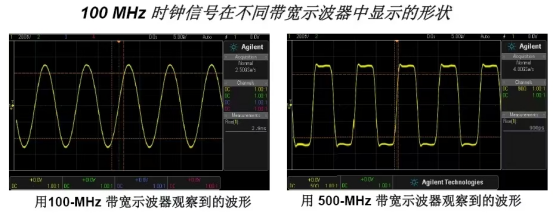

選型原則：根據被測信號的最高頻率合理選擇，通常建議示波器帶寬為被測信號最高頻率的3-5倍。例如，測量100MHz的高頻信號，應選擇300MHz-500MHz帶寬的示波器，可有效避免波形失真；對于脈沖信號、方波信號等非正弦波，因其包含豐富諧波，需進一步提高帶寬冗余，確保諧波成分被完整捕捉。

2.2 采樣率（Sample Rate）

采樣率是示波器每秒對輸入信號的采樣次數，單位為采樣點/秒（Sa/s），反映示波器對信號的離散化捕捉能力。采樣率越高，對信號波形的還原度越高，越能捕捉到信號中的細節特征（如毛刺、尖峰等）。

選型原則：遵循“奈奎斯特采樣定理”，即采樣率需至少為被測信號最高頻率的2倍，但實際應用中需預留充足冗余，建議采樣率為示波器帶寬的2-4倍，或為被測信號最高頻率的5-10倍。對于高頻復雜信號（如射頻信號、高速數字信號），需選擇1GSa/s及以上采樣率的示波器；若需測量低速微弱信號，采樣率可適當降低，平衡性能與成本。

2.3 存儲深度（Memory Depth）

存儲深度指示波器能夠存儲的采樣點總數，單位為點（Points），決定了示波器在特定采樣率下可記錄的信號時長。存儲深度越大，可捕捉的信號周期越長，越適合分析長時間范圍內的信號變化（如間歇性故障、信號漂移等）。

選型原則：存儲深度與采樣率、時間軸量程呈正相關，計算公式為“存儲深度=采樣率×測量時間”。若需在高采樣率下測量長時間信號，需選擇大存儲深度示波器（如1Mpts-100Mpts及以上）；對于常規短時信號測量，512kpts-1Mpts的存儲深度即可滿足需求。需注意，部分示波器標注的“最大存儲深度”需在特定通道數下實現，多通道同時使用時存儲深度可能減半，選型時需確認實際可用存儲容量。

2.4 垂直分辨率（Vertical Resolution）

垂直分辨率指示波器將垂直量程（電壓范圍）劃分為離散等級的能力，儀器顯示精度由模數轉換器（ADC）位數來決定，通常以比特（Bit）表示，反映對微弱信號的分辨能力。分辨率越高，電壓測量精度越高，越能區分微弱信號的微小變化。

示波器的橫軸代表時間基準，通常以s/div來表示，而縱軸則表示電壓，以V/div為單位。垂直精度關乎示波器所顯示的信號電壓的精確程度，這對于直觀地顯示電信號的波形和特征以及實現精確的測量都至關重要。簡而言之，示波器屏幕上讀取的電壓值與實際信號電壓越接近，就意味著其垂直精度越高。

為了獲得最佳的讀數結果，工程師們需要依賴那些擁有最高ADC位數以及最低本底噪聲的示波器。更高的ADC位數可提供更高的垂直分辨率，從而使得信號的顯示效果更為精確。而較低的本底噪聲，則能最大限度地降低示波器對信號產生的干擾。這種組合可確保示波器能夠準確地捕捉和顯示信號的細節，將可能影響測量結果的任何失真或噪聲降至最低。

詳細來說，一個具有8位ADC的示波器，能夠?qū)⒛M輸入信號編碼為256個不同的等級（28=256）。每當ADC的位數增加一位，代表其可以轉換成的信號等級數量就增加一倍。因此，9位ADC的轉換精度是512個信號等級（29= 512），10位ADC的轉換精度則是1,024個信號等級（210= 1,024），依此類推。

配備14位ADC的示波器，可將模擬輸入信號編碼為16,384個等級（214= 16,384）。這一分辨率是常規12位ADC示波器的4倍，更是8位ADC示波器的64倍。得益于這種超高的分辨率，示波器能夠捕捉到信號中更精細的細節信息，進而提供更準確的波形顯示。

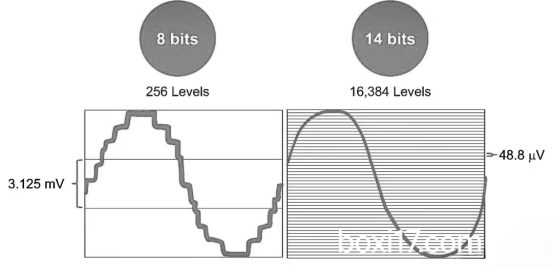

當這一原理在設定為每格100 mV垂直刻度、且擁有8個垂直分格的示波器上應用時，示波器的全屏顯示范圍達到了800 mV（100 mV/div * 8）。若采用8位ADC時，這800 mV的全屏范圍被劃分為256個等級，因此意味著每個等級的分辨率約為3.125 mV。相比之下，當采用14位ADC時，相同的800 mV顯示范圍則能被精細地分割成16,384個等級，使得每個等級的分辨率高達48.8 μV。如圖下所示，如此大幅度的分辨率提升，讓工程師們能夠捕捉到信號中更為細微的變化，并進行精確測量。

選型原則：高精度示波器的垂直分辨率通常為8Bit及以上，部分高端型號可達12Bit-16Bit。對于測量毫伏級微弱信號（如傳感器輸出信號、生物電信號），需選擇10Bit及以上高分辨率示波器；常規電壓信號測量（如伏級信號），8Bit分辨率即可滿足需求。需注意，垂直分辨率與垂直量程相關，量程越小，分辨率表現越優。

2.5 觸發系統（Trigger System）

觸發系統是示波器穩定捕捉目標信號的核心，決定了示波器能否精準定位到特定信號特征（如上升沿、下降沿、脈沖寬度、電平值等）。高精度示波器通常具備多種觸發模式，如邊沿觸發、脈沖觸發、視頻觸發、串行總線觸發（I2C、SPI、CAN等）。

選型原則：根據被測信號類型選擇適配的觸發功能。普通信號測量可選擇基礎邊沿觸發；測量脈沖信號、間歇性信號需選擇脈沖寬度觸發、毛刺觸發；從事總線通信相關工作，需選擇支持對應串行總線觸發的示波器，提高信號分析效率。

2.6 噪聲性能與動態范圍

盡管更高的ADC位數對垂直精度至關重要，但它并非唯一的考量因素。示波器的本底噪聲同樣也扮演著舉足輕重的角色。這里所說的本底噪聲，是指示波器本身所產生的固有噪聲，它有可能對正在測量的信號產生干擾，進而引發讀數的不準確。

包括示波器在內的所有電子設備都會產生一定程度的噪聲。不過，最終目標是盡可能地減少噪音干擾。較低的本底噪聲意味著示波器對信號的影響會減少，從而使測量結果更加精確。此外，值得注意的是，小于該本底噪聲的信號細節將無法被用戶觀測到。這一點在測量微小電壓時顯得尤為重要，因為在這種情況下，即使是很小的噪聲也會導致讀數出現顯著偏差。

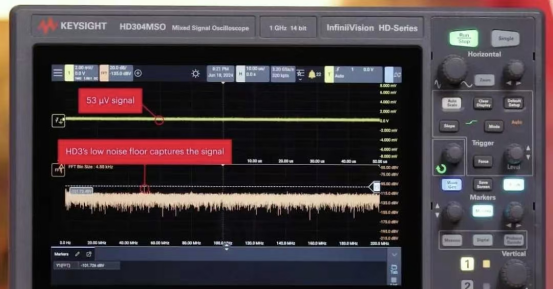

例如，下圖展示了一臺示波器正在對53 μV的信號進行測量。在設定為2mV/div的情況下，該示波器的本底噪聲小于50 μV。得益于如此低的本底噪聲，這臺示波器能夠成功捕捉到微小的53 μV信號。然而，如果換用其他通用示波器，由于它們的本底噪聲往往超過100 μV，因此這個信號就很可能會被噪聲所掩蓋，從而無法被觀測到。

本底噪聲小于50 μV的示波器可捕捉到53 μV的微弱信號，相比之下，這樣的信號在其他通用示波器的本底噪聲中往往會被淹沒而無法被觀測到.

噪聲性能直接影響微弱信號的測量精度，通常以等效輸入噪聲電壓（單位為nV/√Hz）表示，噪聲越低，對微弱信號的還原度越高。動態范圍指示波器能夠同時測量的最大信號與最小信號的比值，單位為分貝（dB），動態范圍越大，越適合同時包含強弱信號的復雜場景測量。

選型原則：測量微弱信號或低電平信號時，優先選擇等效輸入噪聲低于50nV/√Hz的示波器；對于復雜場景下的多幅度信號測量，需選擇動態范圍≥60dB的型號。

三、總結

必須明確的是，并非所有示波器的性能都是一樣的。工程師們應該選擇那些ADC位數最高且本底噪聲極低的示波器，以確保達到最高的垂直精度。這種組合可確保示波器能夠準確地捕捉和顯示信號，最大限度地減少可能影響測量結果的任何失真或噪聲干擾。高垂直精度對于精確測量、減少誤差以及節省時間和資源等方面而言至關重要。因此，工程師若投資和使用具備高垂直精度的示波器，便可對其測量結果充滿信心，進而提高調試效率。
