如何利用光頻譜分析儀充分發揮現有光纖網絡的潛力

光頻譜分析儀(OSA) 最初是為測量信號光功率隨波長或頻率的變化而引入的。隨著波分復用 (WDM) 技術的出現，OSA 開始流行起來，因?yàn)闃?biāo)準功率計無法區分不同的波長。然而，盡管大多數人都熟悉 OSA 在網絡故障排除或測量信道功率和噪聲水平方面的典型應用，但由于種種原因，這些獨特的測量設備并未在市場上得到廣泛認可。其中一個原因是，OSA 的真實功率在一定程度上被低估了，尤其是在試圖最大化光纖跨距的潛力時。

本文介紹了光信噪比(OSNR) 的概念及其重要性，以及 OSNR 差對網絡的影響，探討了 OSA 在市場上的現狀，最后展示了如何使用 OSA 來充分利用光纖鏈路。

光信噪比

光信噪比(OSNR) 的概念是表征波分復用 (WDM) 網絡的關鍵。它定量地衡量信號在光纖中傳播過程中受噪聲干擾的程度。其計算方法是將總信號功率除以 0.1 nm 帶寬內的噪聲功率。圖 1 顯示了由光頻譜分析儀 (OSA) 測得的典型信號，其功率約為 -22 dBm，噪聲基底約為 -46 dBm；因此，在本例中，OSNR 約為 24 dB。

圖1. 光信噪比 (OSNR) 示例。

OSNR的重要性

為什么測量光信噪比(OSNR) 很重要？OSNR 與誤碼率 (BER) 之間存在直接關系，而 BER 是衡量傳輸質量的最終指標。如圖 2 所示，更高的 OSNR 意味著更低的誤碼率，也就是更少的傳輸錯誤。反之，低（或較差）的 OSNR 會對故障排查次數、服務質量 (QoS) 等產生不利影響（見圖 3）。

圖2. OSNR、BER 和 QoS 之間的關系。

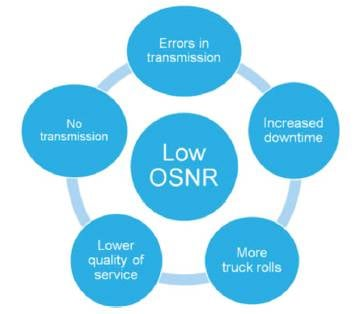

圖3. 低（或差）OSNR 的影響。

網絡OSNR

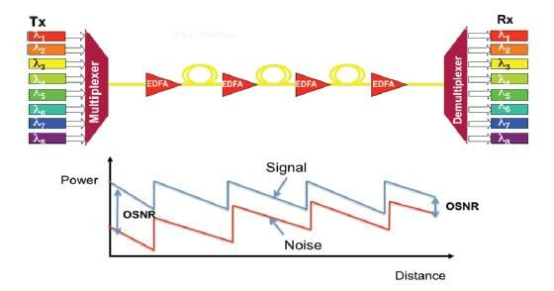

研究信號在光纖中傳播時的光信噪比(OSNR) 變化很有意義。圖 4 展示了一個典型的網絡實現方案，該方案在一根光纖上復用了八個波長。（需要注意的是，使用了四個摻鉺光纖放大器 (EDFA) 來增強沿傳播路徑的信號功率。）如圖所示，每個 EDFA 都會放大信號和已有的噪聲，并且還會引入自身的噪聲。因此，隨著信號依次通過放大器，OSNR 會逐漸降低。由于 OSNR 會隨距離變化，因此通常需要在網絡中的不同位置監測 OSNR，而不僅僅是在發射端或接收端。

圖4. 光纖中傳播時 OSNR 的演變。

網絡噪聲的來源

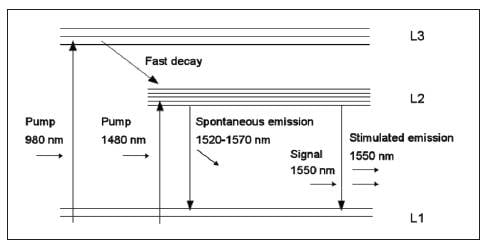

由于一種稱為“放大自發輻射”（ASE）的過程，摻鉺光纖放大器（EDFA）是網絡中的主要噪聲來源。典型的EDFA包含一個激光器（稱為“泵浦光”），當其工作波長為980 nm時，它會將鉺離子從基態L1激發到能級L3（見圖5）；當其工作波長為1480 nm時，則會將鉺離子從L1激發到能級L2。處于L3能級的鉺離子會迅速衰變到L2能級。如果光纖中存在波長為1550 nm的信號，信號光子會激發一個鉺離子從能級L2衰變到能級L1，從而產生另一個與信號光子具有相同波長和傳播方向的光子。因此，信號會通過受激輻射被放大。鉺離子也可以通過自發輻射從能級L2衰變到能級L1，這種自發輻射是隨機發生的，并產生光子。這些光子可以與其他鉺離子相互作用并被放大，從而產生ASE，即噪聲。因此，每個EDFA都會因其ASE效應而降低放大信號的OSNR。如果信號依次經過多個EDFA，第一個EDFA通常會使OSNR降低約3 dB，而后續的EDFA使OSNR降低的幅度則小于3 dB。

圖5. EDFA 中的自發發射和模擬發射。

市場對阻塞性睡眠呼吸暫停綜合征（OSA）的當前認知

在典型的激活和調試過程中，現場技術人員首先會使用光纖探針檢查連接器是否清潔，然后用功率計測試光纖損耗。如果損耗大于合格值，現場技術人員會使用光時域反射儀(OTDR) 定位故障，測試流程通常以誤碼率 (BER) 測試結束。接下來，開通團隊會開啟發射機，并進行光頻譜分析儀 (OSA) 測量，以檢查每個信道的中心波長和功率水平，在某些情況下還會測量光信噪比 (OSNR)。在這種情況下，OSA 測量可能會被視為冗長測試清單中一項多余的、無用的測量。事實上，這種錯誤的假設忽略了 OSA 在充分發揮光纖網絡性能方面的真正價值。

如何利用OSA 最大程度地發揮網絡潛力

除了確認是否滿足網絡性能評估的最低標準（例如信道平坦度、最小功率等）之外，OSA 還是少數幾種能夠充分發揮網絡潛力的測量工具之一。利用 OSA 可以采取三種措施來優化網絡性能：增加信道數量；提高數據速率；以及在實驗室中測試不同的網絡配置。

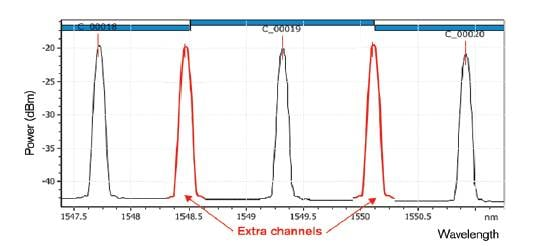

通過測量光信噪比（OSNR）、信道間隔和信號頻譜寬度，OSA 可以幫助網絡規劃人員確定是否可以增加信道數量（圖 6）。假設網絡元件能夠處理更小的信道間隔（例如，考慮復用/解復用器），那么增加額外的信道就可以輕松提高光纖跨段的帶寬。

圖6. 使用 OSA 確定是否可以增加通道數。

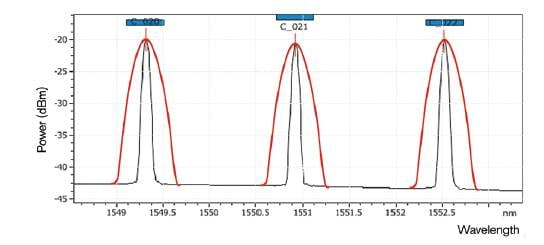

其次，OSA（頻譜分析儀）能夠測量信號的頻譜寬度，從而確定是否可以提高光纖鏈路的數據速率。眾所周知，信號的頻譜寬度會隨著數據速率的增加而增加。例如，如果圖 7 中黑色通道顯示的是 10 Gbit/s 的信道，那么只要在色散 (CD) 和偏振模色散 (PMD) 的容差范圍內，數據速率就可以提高到 40 Gbit/s（紅色通道），而不會影響網絡性能。重要的是要確保更大的頻譜寬度不會導致信道重疊，因?yàn)檫@會降低誤碼率 (BER)。因此，更高的數據速率可以更有效地利用光纖容量。

圖7. 使用 OSA 確定是否可以提高數據速率。10 Gbit/s 的信道以黑色顯示，而 40 Gbit/s 的信道以紅色顯示。

第三種利用OSA發揮網絡潛力的方法是，在實驗室環境中測試不同的網絡配置。實際上，在正式部署之前，網絡設計人員/規劃人員希望在實驗室中評估放大器的數量、位置和增益，以及色散補償器的位置、ROADM對波長的增減等因素對網絡的影響。OSA是唯一能夠從光學層面全面展現所有這些因素影響的儀器，同時還能識別潛在問題或改進方向。

結論

OSA 是一種功能強大的測量設備，可用于測量 OSNR 并評估光纖鏈路的性能，因?yàn)?OSNR 與 BER 直接相關。OSNR 過低會對網絡造成不利影響，例如增加現場維護次數、延長停機時間等。此外，OSA 還可用于充分發揮網絡容量，例如增加信道數量、提高數據速率或測試不同的網絡配置。
