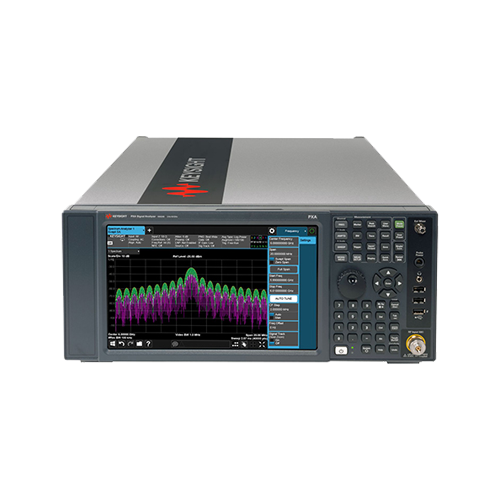

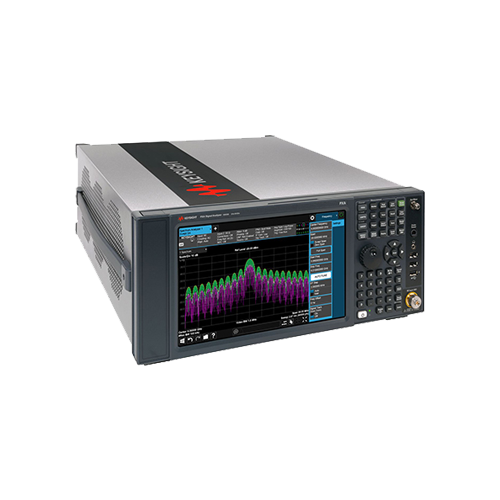

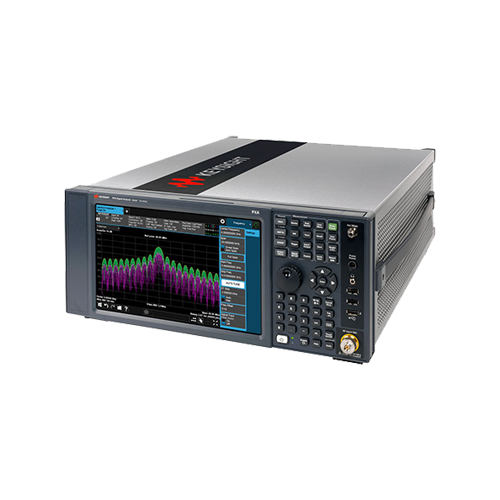

N9030B keysight 是德 PXA 信號分析儀，2 Hz 至 50 GHz

主要特性：

? 2 Hz 至 50 GHz 的寬廣頻率范圍和高達 510 MHz 的分析帶寬能夠分析更多信號

? 高達 75 dB 的無雜散動態范圍（SFDR）可以讓您輕松查看大信號掩蓋下的小信號

? 是德科技智能混頻器可以將頻率范圍擴展至高達 110 GHz

? 高達 255 MHz 的無間隙數據流傳輸能力讓您可以記錄、分析和仿真真實場景

? 可選的實時頻譜分析功能能夠輕松捕獲瞬態信號或間歇信號

? 可拆卸固態硬盤和其他可選特性確保您遵守嚴格的數據安全性要求

PXA 信號分析儀非常適合航空航天/國防和商用無線通信領域中的高性能研發（R&D）應用。

PXA 分析儀具有更寬的信號分析帶寬，能夠降低測量不確定度，還能通過本底噪聲擴展（NFE）技術顯示之前無法捕捉到的信號。

PXA 提供了廣泛的測量應用程序和解調功能，并可通過升級選件添加實時頻譜分析功能，對復雜信號進行深入分析。

2 Hz 至 50 GHz 的寬廣頻率范圍和高達 510 MHz 的分析帶寬能夠分析更多信號

高達 75 dB 的無雜散動態范圍（SFDR）可以讓您輕松查看大信號掩蓋下的小信號

是德科技智能混頻器可以將頻率范圍擴展至高達 110 GHz

高達 255 MHz 的無間隙數據流傳輸能力讓您可以記錄、分析和仿真真實場景

可選的實時頻譜分析功能能夠輕松捕獲瞬態信號或間歇信號

可拆卸固態硬盤和其他可選特性確保您遵守嚴格的數據安全性要求

快速查找并測量動態信號

PXA 信號分析儀使您能夠在復雜的動態環境中，快速查找并測量感興趣的信號。 該功能在雷達、電子戰或信號情報系統中尤其重要。 使用實時頻譜分析模式，您可以利用模板觸發信號，乃至在時域中查看信號。 利用我們的 PXA 信號分析儀，快速找出因果關系。

信號分析中的基準性能

PXA信號分析儀是航空航天/國防和商業無線通信領域高性能研發應用的理想之選。PXA能夠分析更寬帶寬的信號，降低測量不確定性，并通過噪聲基底擴展（NFE）技術揭示以往難以發現的信號。

PXA擁有豐富的測量應用和解調功能，可幫助您解析復雜的信號；此外，您還可以通過升級選項添加實時頻譜分析功能。

利用 2 Hz 至 50 GHz 的寬頻率范圍和高達 510 MHz 的分析帶寬，進行更多分析。

在存在大信號的情況下，能夠分辨出小信號，動態范圍高達 75 dB 無雜散動態范圍 (SFDR)。

使用 Keysight 智能混頻器，頻率可擴展至 110 GHz

以高達 255 MHz 的無縫流媒體傳輸速度，記錄、分析和模擬真實場景。

可捕獲瞬態或間歇性信號，并可選配實時頻譜分析功能

通過可移動固態硬盤和其他可選功能，滿足嚴格的數據安全要求。

（一）品牌相關介紹

該儀器所屬品牌長期深耕射頻微波、高速數字與航空航天測試領域，憑借精準測量性能、靈活擴展能力與穩定運行表現獲得行業認可。Keysight N9030B PXA 作為其高端動態信號分析旗艦產品，以超大實時帶寬與優異動態范圍，滿足 5G、雷達、電子戰等領域?qū)拵?、瞬態與微弱信號的嚴苛分析需求，助力高端研發與關鍵設備驗證。

（二）產品特點

1. 寬頻靈活覆蓋：頻率范圍 3 Hz–50 GHz，通過混頻器可擴展至 1.1 THz，適配射頻至毫米波多頻段信號分析，無需頻繁更換測試設備。

2. 超大實時帶寬：最大分析帶寬 510 MHz，實時帶寬 510 MHz，支持 25/40/85/125/160/255/510 MHz 帶寬選件，可完整捕獲寬帶調制信號與瞬態事件。

3. 優異動態性能：無雜散動態范圍（SFDR）>75 dBc，1 GHz 相位噪聲 -136 dBc/Hz（10 kHz 頻偏），顯示平均噪聲電平（DANL）低，可精準捕獲微弱信號并分析雜散與相位噪聲。

4. 精準觸發捕獲：支持頻率模板觸發（FMT）、時間限定觸發（TQT）與電平觸發，可捕獲 3.33 ns 瞬態信號，100% 截獲概率最短信號持續時間 3.57 s，適配間歇 / 突發信號分析。

5. 多域分析能力：集成頻譜分析、矢量信號分析、相位噪聲測量、調制質量分析等功能，兼容 89600 VSA 軟件，可完成信號多維度參數評估，提升測試效率。

6. 多制式兼容適配：支持 5G NR、LTE、Wi-Fi 6/6E/7、藍牙等多制式無線信號分析，可完成不同制式信號的解調與 EVM 測試，適配無線通信設備全制式驗證。

7. 高效自動化集成：內置 LAN、USB、GPIB 等控制接口，兼容 SCPI 指令集，支持遠程控制與批量測試，提升產線與實驗室測試效率。

（三）產品規格

項目	參數值
頻率范圍	3 Hz–50 GHz（標配），混頻可擴展至 1.1 THz
最大分析帶寬	510 MHz（可選 25/40/85/125/160/255 MHz）
最大實時帶寬	510 MHz（可選 85/160/255 MHz）
無雜散動態范圍（SFDR）	>75 dBc（典型值）
相位噪聲（1 GHz，10 kHz 頻偏）	-136 dBc/Hz（典型值）
顯示平均噪聲電平（DANL，1 GHz）	-174 dBm/Hz（典型值）
幅度精度（常溫，1 GHz）	±0.19 dB（典型值）
三階截獲點（TOI，1 GHz）	+22 dBm（典型值）
觸發功能	頻率模板觸發（FMT）、時間限定觸發（TQT）、電平觸發等
瞬態信號捕獲	可檢測 3.33 ns 信號，100% 截獲概率最短信號持續時間 3.57 s
支持軟件	89600 VSA 軟件
控制接口	LAN、USB、GPIB、觸發 I/O

（四）應用場景

1. 5G 與無線通信研發：對 5G NR、Wi-Fi 6E/7 等寬帶調制信號進行捕獲與解調，完成 EVM、相位噪聲與雜散分析，適配基站、終端與芯片的研發驗證。

2. 雷達與電子戰測試：捕獲雷達脈沖、線性調頻與電子戰信號，分析信號脈寬、重復頻率與頻譜特性，評估雷達與電子戰設備在復雜電磁環境下的性能。

3. 航空航天與衛星通信：對衛星通信接收機、航空電子設備的射頻信號進行分析，驗證設備在寬溫、高振動環境下的信號接收與處理能力，適配航空航天領域嚴苛測試需求。

4. 射頻組件與芯片測試：對高速放大器、混頻器、濾波器等射頻組件進行雜散、相位噪聲與非線性特性測量，評估組件性能，保障整機設備的射頻鏈路質量。

5. EMI 預兼容測試：通過實時頻譜分析功能捕獲瞬態電磁干擾信號，提前發現電磁兼容隱患，降低產品認證風險。

6. 教育科研實驗：憑借多測量模式與寬頻段覆蓋能力，支撐高校與科研院所的射頻微波相關教學實驗與課題研究，幫助科研人員完成信號特性分析與技術驗證。
